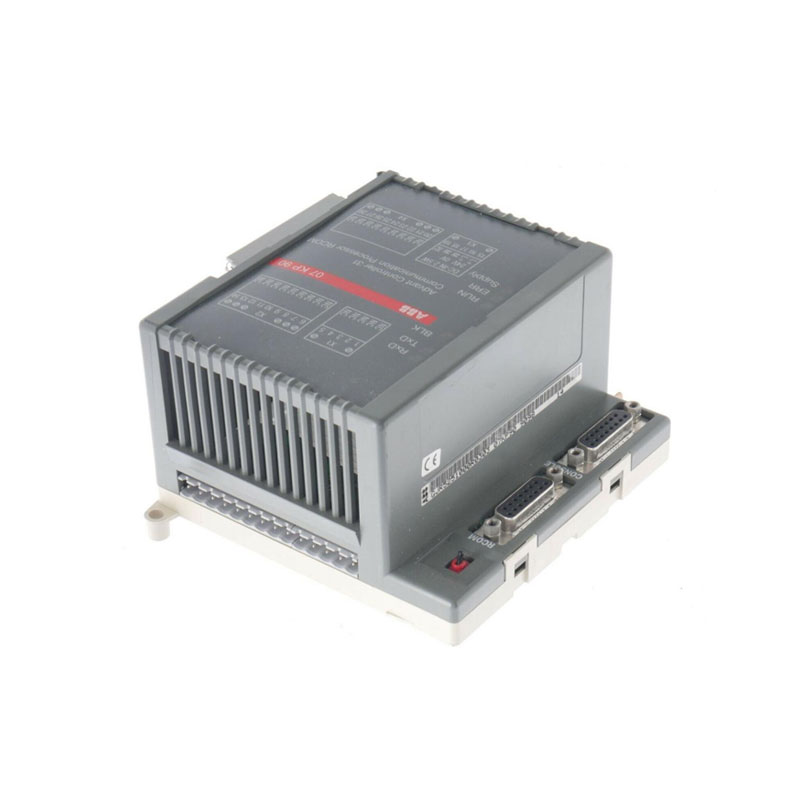

ABB 07KP90

本日は、この高品質の ABB 07KP90 製品をご紹介します。このデバイスはメイン制御ラックの隣に配置され、特にメインコントローラーからの制御命令をバス信号に変換して送信する役割を果たします。同時に、現場から送られてくる膨大なステータスデータを整理し、メインCPUの連絡担当者に届ける。基礎となるデータ リンク キャプチャ パケットの検証後、長時間にわたる高温および低温のコピー マシン テストをお勧めします。原因不明のバス通信麻痺を調査することで、ボトム ハンドシェイクが非常に安定し、ハードウェア ベースの非常にクリーンなブリッジ モジュールが得られ、古いシステムのデータ伝送チャネルが完全にオープンします。ご入用の際は、いつでもお気軽にご購入ください。

応用シナリオ

この ABB 07KP90 デバイスは、主に、ABB Advant OCS アーキテクチャに基づいて、20 世紀後半から 21 世紀初頭にかけて稼働した大規模なプロセス制御プロジェクトに適用されます。一般的なアプリケーション シナリオには、大規模火力発電所のボイラー燃焼管理システム (BMS)、給水ポンプと蒸気タービン (MEH) の制御ネットワーク、石油化学企業の初期に構築された定圧蒸留または接触分解装置における DCS サブシステムの通信拡張が含まれます。これらの古いデバイスでは、07KP90 がラック レベルのコア通信ハブとして機能し、分散した I/O モジュールからのデータを集約して上位レベルのエンジニア ステーションまたはオペレータ ステーションにアップロードする役割を果たします。

構造

この ABB 07KP90 のコア処理ユニットは、専用の通信マイクロプロセッサを中心に構築されています。そのフロントエンド バス ドライバ回路には、高電圧フォトニック カップリング分離アレイが統合されており、外部フィールドバスを DCS の内部バックプレーン バスから電気的および物理的レベルで完全に分離します。絶縁耐圧は通常、数千ボルトに達します。このモジュールのクロック生成回路には温度補償水晶発振器 (TCXO) が採用されており、工業用の幅広い温度環境におけるクロック周波数の温度ドリフトを抑制します。電源ネットワークのレイアウトでは、オンボードの多段低差分リニア電圧レギュレータ (LDO) が大容量タンタル コンデンサ アレイと連携して、バックプレーン電源からのリップル干渉を効果的にフィルタリングし、通信チップがクリーンな電源環境で動作することを保証します。

製品の利点

スペアパーツの品質管理に関して、当社は受け取ったすべての ABB 07KP90 アイテムに対して非常に厳格な受入材質外観検査 (IQC) を実施しています。高倍率顕微鏡を使用して、バックプレート挿入針の金コーティングの緻密さと磨耗をチェックし、傷や酸化黒変がないことを確認しました。モジュールシェルの放熱フィンの変形許容値を測定し、設置時にキャビネットレールに完璧にフィットすることを確認します。当社では、顧客が工場出荷時のハードウェアの元の状態でモジュールを確実に受け取ることができるように、二次溶接が施された、チップ コンポーネントが交換された、または明らかな修理跡のある修理済みボードが純正スペアパーツのサプライ チェーンに入るのを厳しく禁止しています。

実際のケース

海外の大規模製油所での設備のオーバーホールと再稼働後、接触分解装置の最下位通信ネットワークで深刻な定期的なパケットロスが発生しました。これにより、オペレーターズステーションのいくつかの重要な温度測定ポイントが一時的に中断されました。元のシステムがシャットダウンされ、スペアパーツを入手するための通常のルートが利用できなかったため、Yueyang Tongtu は技術的な支援要請を受けました。同じ方法で技術支援を受けた後、Yueyan は、顧客から提供されたシステム診断ログに基づいて、スレーブ ラックの 07KP90 モジュール ハードウェア トランシーバのパフォーマンス低下を正確に特定しました。私たちは、完全なプロトコル パケット キャプチャ テストを行ったモジュールを在庫から迅速に割り当て、空輸して現場に輸送しました。終端抵抗を交換して再構成した後、プロトコル アナライザの再テストにより、バス エラー率が極めて低いレベルに低下し、ネットワーク通信が完全に正常に戻り、機器の適時の試運転が保証されました。
