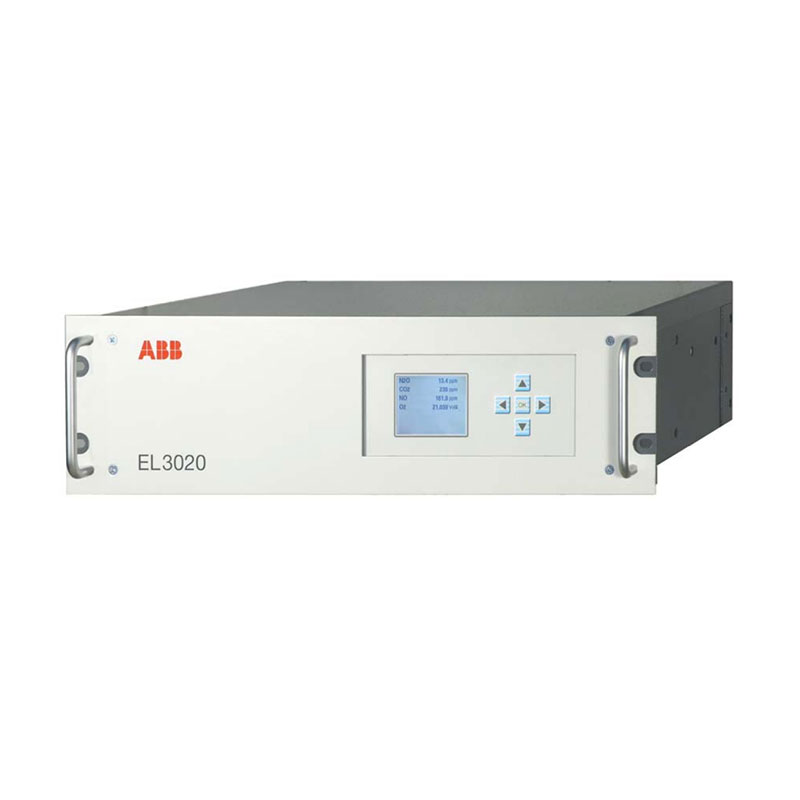

ABB EL3020

Yueyang Tongtu Company は、海外のプロセス制御エンジニアや産業ガス分析分野の機器メンテナンス監督者向けに、高精度の主要機器である ABB EL3020 ガス分析計送信機を特別に用意しました。化学プラントや石油精製所でプロジェクトを実施する場合、誰にとっても最も困難な課題は、干渉を確実に生じさせずに、オンサイトの分析装置から制御室に微弱な信号を正確に送信する方法です。この送信機はこの目的のために特別に設計されています。現場のセンサーと制御システムを接続するブリッジとして機能します。プロのサプライヤーとして、ガス監視システムをより安定させ、信号偏差によるプロセス制御エラーを完全に排除するために、分析データを正確に処理および変換できるこの「データハブ」を推奨します。

構造

ABB EL3020 はモジュール設計になっており、メンテナンスとアップグレードが簡単です。サンプルガスチャンバーは掃除が簡単で、ガス経路は耐腐食性の材料で作られているため、装置の耐用年数が長くなります。電源に関しては、シングルチャンネル消費電力約40VA、デュアルチャンネル消費電力約70VAと幅広いAC電源(AC100～240V±10%、48～63Hz)に対応しています。豊富な出力インターフェースを備え、0/2/4-20mA アナログ信号 (最大負荷 750Ω) を提供し、Modbus、RS485、RS232 デジタル通信プロトコルをサポートします。また、EEx(p) 防爆認証も取得しており、極端な温度環境に適応するための加熱設計をオプションで提供します。内蔵の圧力センサー (動作範囲 pabs=600 ～ 1250hPa) は、測定精度に対する圧力変動の影響を自動的に補正できます。

校正動作

ゼロ校正: ABB EL3020 は高純度窒素を使用します。機器は 12 時間以上予熱する必要があります。パージとサンプリングを停止し、窒素を接続し、五方弁でゼロ位置に切り替え、圧力を0.01MPaに調整し、流量を60L/hに保ち、ガス室を窒素で12分間パージし、パネル操作で校正用の小さな標準値（+2ppmなど）を入力して保存します。

レンジ校正: CO を例にとると、これも 12 時間以上予熱する必要があります。パージとサンプリングを停止し、CO 標準ガスを接続し、五方弁を校正位置に切り替え、圧力と流量を上記のように調整し、ガス室を 12 分間パージし、パネル操作で CO を選択し、標準ガスボトルに正確な公称値を入力し、読み取り値が安定した後に校正値を確認して保存します。

応用シナリオ

この ABB EL3020 は、プールの入口と出口での流量計の信号と、プールの液面レベルの信号を収集するために使用されます。これらのデータはその後 CPU に送信され、投与ポンプまたは水出口バルブが制御されます。化学生産ラインでは、圧力トランスミッターを接続してパイプラインの圧力をリアルタイムで監視し、生産の安全性を確保するために使用されます。 HVAC システムでは、温度センサーから信号を収集し、冷凍機またはボイラーの動作を制御するために使用されます。お客様のシステムがまだ ABB の Advant シリーズ コントローラーを使用しており、現場の温度、圧力、流量、液面などの継続的に変化するデータの正確な収集が必要な場合、この製品は状況を「認識」する重要なコンポーネントとなります。
