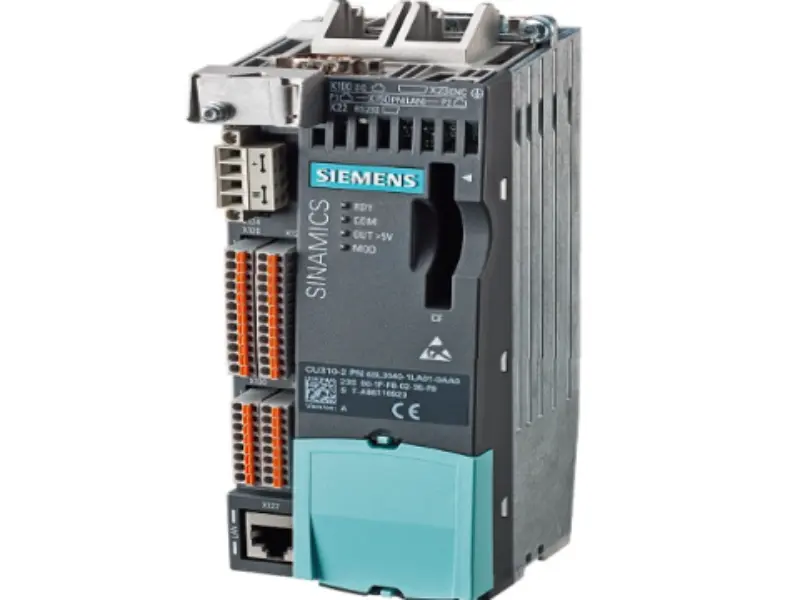

シーメンス 6AU1410-2AA00-0AA0

Yueyang Tongtu の Siemens 6AU1410-2AA00-0AA0 単軸標準モーション制御システムは、プロのサプライヤーとして、多軸の拡張をサポートしています。直接挿入型 PM340 パワー モジュールを使用し、PLC、モーション コントロール、ドライブ管理機能を深く統合した高性能統合デバイスです。

技術的パラメータ

統合と認証

Siemens 6AU1410-2AA00-0AA0 モデルは、モーション制御パフォーマンスのためのネイティブ単軸閉ループ制御を備えています。電子ギア、カム、フライカット、位置同期を完全サポート。 CU305ドライブユニットと組み合わせることで多軸システムへの拡張も可能です。これは、MCC、LAD、および ST プログラミング言語をサポートする統合型 SIMOTION モーション PLC です。主要な安全機能はF-DI/F-DOを標準装備しており、STO安全トルク切断が可能で機械的安全規格を満たしています。

コアハードウェアインターフェース

ドライブバス: 1 DRIVE-CLiQ インターフェイス

通信インターフェース:

2 プロフィバス DP

1 つの標準イーサネット ポート (デバッグとプログラムのダウンロード用)

ローカルI/O端子台内蔵:

5 通常のデジタル入力 (DI)

8 つの一般的なデジタル DI/DO (入力または出力としてカスタマイズ可能)

3 安全フォルト入力 (F-DI)

1 つの安全障害出力 (F-DO)

1 アナログ入力 AI (電圧/電流信号をサポート)

独立したエンコーダインターフェイス: 1 ユニット、TTL/HTL インクリメンタルおよび SSI アブソリュート エンコーダをサポートします。

典型的なアプリケーションシナリオ

Siemens 6AU1410-2AA00-0AA0 モデルは、包装機器、印刷機械、シートの切断と曲げ、単軸サーボ位置決め、巻線機、小型成形装置など、「単一主軸 + 補助軸」を特徴とするシンプルな多軸生産ラインに特に適しています。特に「主軸1軸＋補助軸」のシンプルな多軸生産ラインに最適です。

なぜ私たちを選ぶのですか?

最も重要なことは、統合ソリューションは、追加の PLC を必要とせずに、制御 + ドライブ インターフェース + ローカル I/O を実行でき、キャビネットのスペースを節約できることです。これは、DRIVE-CLiQ 高速リアルタイム バスを備えたネイティブ S120 パッケージの一部であり、高い同期精度も実現できます。もちろん、Siemens 6AU1410-2AA00-0AA0 には安全 I/O も付属しており、追加の安全リレーを必要とせず、ハードウェアのコストを削減します。これは PROFIBUS デュアル インターフェイスであり、分散デバイスのネットワーク拡張を容易にします。これはドイツの工場オリジナル製品であり、工作機械/梱包業界の成熟した標準です。このプログラムは、SIMOTION プラットフォームのシリーズ全体と互換性があります。これは、コスト効率の高いモーション コントロール + PLC + ローカル I/O + セーフティ ループを組み合わせたワンストップの統合製品であり、独立した PLC を追加する必要がなく、制御盤のサイズを縮小し、付属品の購入を削減します。

よくある質問

Q1: このコントローラは何軸まで制御できますか?

A1: 単軸コントローラとして設計されていますが、拡張により最大 8 軸をサポートできます。

Q2: このコントローラではどのような通信インターフェイスが利用できますか?

A2: 1 つの DRIVE‑CLiQ インターフェイス (ドライブ接続用)、2 つの PROFIBUS インターフェイス (DP マスター/スレーブ通信用)、および 1 つの産業用イーサネット インターフェイス (上位レベルの通信またはプログラミング用) を提供します。

Q3: このコントローラのPROFIBUS通信速度はどれくらいですか?

A3: PROFIBUS DP の最小サイクルクロックは 1ms です。

Q4: 6AU1410‑2AA00‑0AA0と6AU1410‑2AD00‑0AA0の違いは何ですか?

A4: どちらも D410‑2 コントローラーです。主な違いは通信プロトコルにあります。

6AU1410‑2AA00‑0AA0 (サフィックス DP):主にPROFIBUS通信をサポートします。

6AU1410‑2AD00‑0AA0 (サフィックス DP/PN):PROFIBUS に加えて PROFINET 通信もサポートします。

Q5: ソフトウェアのバージョンに関するセキュリティ上の注意点は何ですか?

A5: CISA によると、V5.4 から V5.5 SP1 までのすべてのバージョン (ただし、V5.5 SP1 は除く) にセキュリティ上の脆弱性がある可能性があります。システムのセキュリティを確保するために、V5.5 SP1 以降にアップグレードすることを強くお勧めします。

Q6: コントローラーが障害コード「F07970」を報告した場合はどうすればよいですか?

A6: これは一般的なサーボ ドライブの障害で、通常はモーターまたはパワー ユニットに関連しています。トラブルシューティングの手順は次のとおりです。

モーターの接続を確認します。電源ケーブルが正しく接続されており、断線がないことを確認してください。

モーターデータを確認します。コントローラに設定されたモーターパラメータが実際のモーターの銘板と一致していることを確認してください。

電源ユニットを確認します。問題が解決しない場合は、接続されている SINAMICS S120 電源モジュールが適切に動作しているかどうかを検査してください。
