シーメンス S7 400H

中国では、在庫のある Siemens S7 400H がハードウェア冗長アーキテクチャを採用し、CPU、電源、ネットワークのデュアルマシン ホット スタンバイをサポートしています。スイッチング時間は 100ms 未満であり、外乱やデータ損失がありません。高性能H-CPUを搭載し、PROFINET/DPの二重ネットワーク冗長化とSIL3安全レベルをサポートします。これは、工場オートメーションの主要な機器の中断のない動作を保証するための強固な基盤です。

コア構成

Siemens S7-400H 冗長アーキテクチャには、CPU 412H/414H/416H/417H および CPU 410-5H が含まれています。デュアルCPUホットスタンバイ設計を採用しており、プライマリシステムとバックアップシステム間の切り替え時間を100ミリ秒未満に実現します。作業メモリは 1 ～ 32MB に達し、命令の実行速度は 15 ～ 62.5 ナノ秒で、インターフェイスは MPI/DP と PROFINET を統合します。 1 つのステーションで最大 256 個の IO デバイスをサポートできます。 STEP 7 V5.5+ または TIA ポータルを使用した構成をサポートし、S7-400F 安全システムと完全な互換性があります。

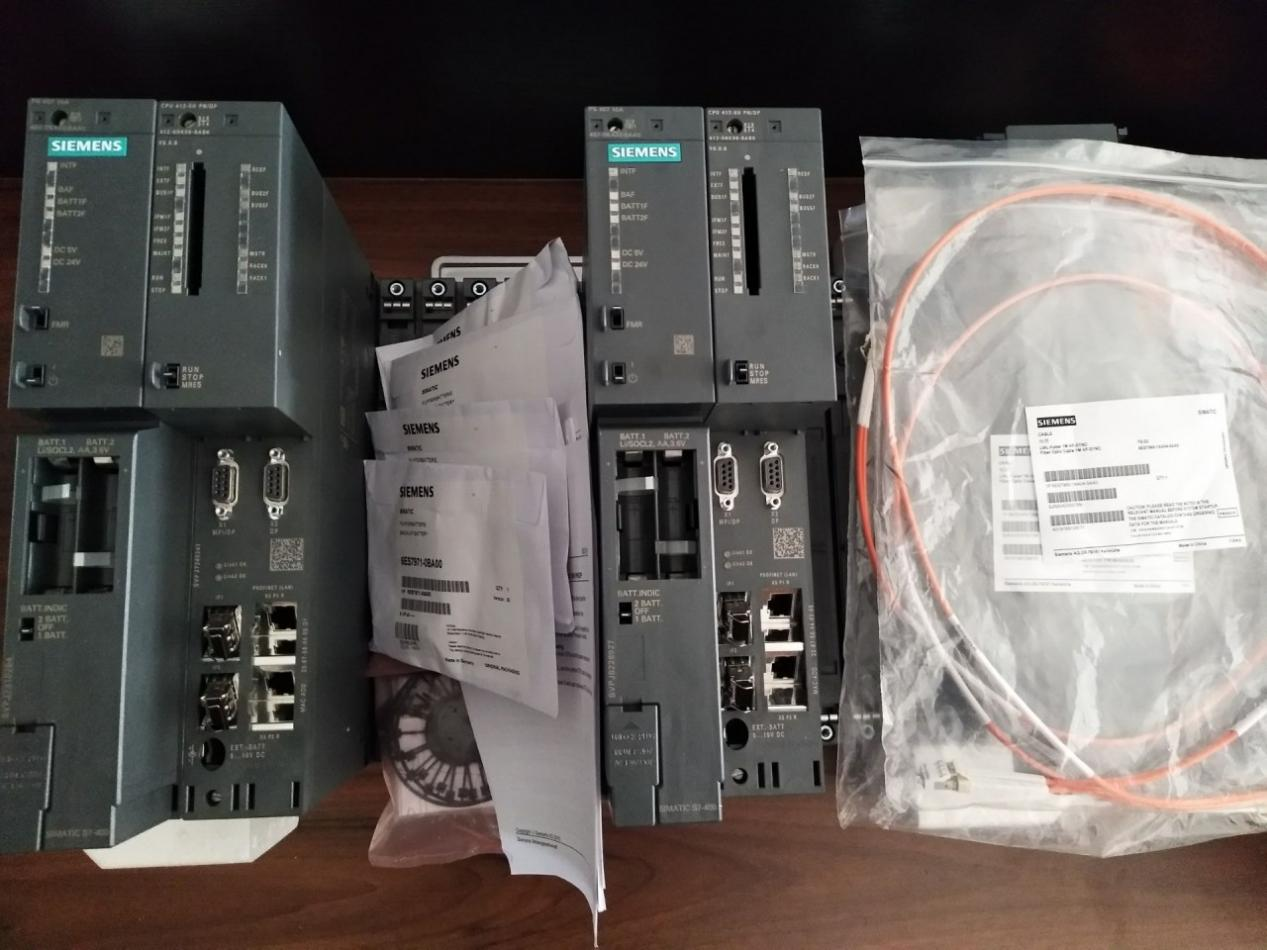

代表的なシステムのハードウェア構成

周波数変換器のライト障害アラームの説明

S7-400H によって制御される産業オートメーション サイトでは、通常、S7-400H はシーメンスの周波数コンバータと組み合わせられます。周波数変換器のデバッグおよび運用保守中に軽微な障害が発生した場合、通常、変圧器の温度超過アラーム、キャビネットの温度超過アラーム、キャビネットのドアの開閉、およびユニットのバイパス状況が含まれます。これらは記録されず、障害の通知のみが発行されます。障害が解消されると、アラームは自動的に解除されます。運転中に軽微な障害が発生しても、機械は停止しません。軽度の障害アラームが発生しても、通常の起動と操作は可能です。

認証します

Siemens S7-400H は複数の認証を受けており、CE 規格を完全に満たし、北米市場向けの UL/cUL 安全認証を取得しているため、ゾーン 2 の爆発の可能性のある環境で安全に使用できます。 IEC 61508 規格に基づく TÜV 機関の SIL 3 および AK6 安全性レベルの認証に合格し、高可用性と障害安全性に関する DCS および SIS システムの厳しい要件を満たしています。

なぜ私たちを選ぶのですか?

このサポートは、デュアル ラック、デュアル CPU ハードウェア冗長アーキテクチャであり、単一コンポーネントに障害が発生した場合に数ミリ秒以内に自動かつシームレスな切り替えを実現できます。 「ホットスワップ」機能と強力な I/O 拡張機能をシームレスに統合し、大規模で非常に複雑な制御要件を完全に満たすことができます。電力、石油化学、冶金の分野でよく使用されます。当社のモデルに興味がある場合、またはモデルについて詳しく知りたい場合は、当社の Yueyang Tongtu がモデルを提供できます。大手サプライヤーとして低価格かつ高品質なモデルをご提供いたします。

Q&A

Q: S7‑400H は TIA ポータルで設定できますか?

A: いいえ。S7‑400H シリーズ CPU は TIA ポータルではサポートされていません。これらは、STEP 7 Classic (V5.5 など) または PCS 7 プロセス制御システムでのみ設定できます。

Q: 過酷な環境向けに S7‑400H を選択するにはどうすればよいですか?

A: 腐食性ガスの場合: 標準の S7‑400H は、理論的には G3 腐食保護クラスの環境で使用できます。腐食がよりひどい場合は、SIPLUS シリーズ 400H 製品を推奨します。

高地向け: 標準の 400H は 2000 m 未満でも動作します。 2000mから3000mの間では、放熱対策を強化すれば可能になる可能性があります。

高度 3000 m を超える場合は、高度 1000 m ～ +5000 m をサポートする SIPLUS シリーズを使用する必要があります。

Q: S7‑400H ではどのような種類のメモリ カードがサポートされていますか?

A: RAM カードと FLASH カードの両方がサポートされています。主な違いは、RAM カードは電源を切るとプログラムが失われ、データを保持するためにバックアップ バッテリーが必要になることです。フラッシュ カードは電力がなくてもプログラムを保持できますが、ビット メモリ、タイマー、その他のデータを保持するためにバックアップ バッテリーが必要です。
