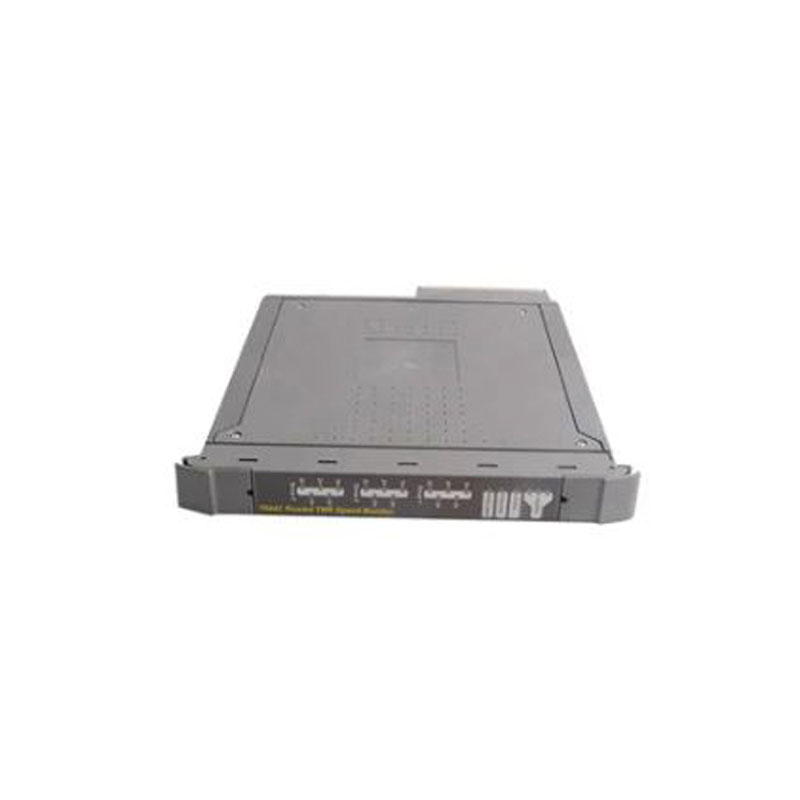

ICS トリプレックス T8086

パフォーマンス

このモデルの ICS Triplex T8086 モジュールは、業界トップクラスの耐障害性と投票パフォーマンスを備えています。その 3 つのチャネルは、通常の状態で同期して動作するだけでなく、チャネルの 1 つのメモリに非常に軽微なフリップ エラーがあった場合でも、ハードウェア投票回路がマイクロ秒以内にこの違いを検出し、「2 つのうち 3 つ」投票ロジックを即座に実行して、誤った結果を排除し、サイトに出力される安全なアクションが完全に正しいことを保証します。その障害への対応は非常に決定的です。 1 つのチャネルが完全に損傷した場合、システムは最高の安全レベルを維持しながら「2 つ中 2 つ」モードにスムーズにダウングレードできます。このプロセス中、現場のアクチュエータ (緊急遮断バルブなど) は瞬間的な誤作動や状態の反転を確実に経験しません。この無停止ダウングレード機能は、救命システムにおける最も中心的な指標です。

構造

この ICS Triplex T8086 モジュールの回路基板設計は非常に複雑です。コア領域では、3 つの同一の高性能プロセッサ チップが並べてはんだ付けされています。これら 3 つのチップの電源、クロック、周辺メモリは物理的に完全に分離されており、それぞれに独自の電源モジュールがあります。それらの間には、非常に高精度のハードウェア投票チップと高速通信アレイがあります。この部分は、3 つのプロセッサによって計算された結果をリアルタイムで比較し、独自の Triplex バスを通じてラック内の他のモジュールとステータスを同期する役割を果たします。基板内部の配線には大量のインピーダンスマッチング制御を採用し、主要な信号線はすべて同一長で作られています。これにより、送信中の 3 つの信号の時間差が極めて小さいナノ秒レベルに達することが保証されます。ボードの端の強化処理は非常に優れており、海上プラットフォームや重いコンプレッサーの横にあるキャビネットによって発生する連続的な低周波振動に耐えることができます。

応用シナリオ

このモデルの ICS Triplex T8086 モジュールは、重大な死傷者や環境災害を引き起こす可能性のある非常に危険な作業条件で使用されます。最も典型的な例は、海洋石油掘削プラットフォームの坑井制御システムや水中パイプラインの緊急遮断システムです。これらのシステムは、可燃性および爆発性ガスが充満した狭い空間で動作するため、ミリ秒以内にすべての発生源を遮断できなければなりません。大型の液化天然ガス (LNG) 受入ステーションには、過圧解放システムと消火インターロック システムもあります。さらに、高圧ポリエチレンや合成アンモニアなどの激しい化学反応が起こりやすい化学プラントでは、反応器の緊急停止システムは三重コントローラーに依存する必要があります。安全ライフサイクルが SIL3 レベルを必要とし、誤動作やエラーが絶対に許されないすべてのシナリオにおいて、これは唯一のコントロール センターです。
